トランクルームランプ取り付け

コペンはトランクルームにランプがついてない。
常々不便に思っていたことを解消すべく、トランクルームにＬＥＤをつけることにした。

先人方のネットの情報を参考に、ルーフコントロールユニットから電源を拝借することに。
カニはあまり使いたくないので、アースのみカニを使い、常時電源は圧着端子を加工したものを差し込むことにしました。


加工した圧着端子

念のため熱収縮チューブを巻いておきます。


電源拝借。

常時電源は中央カプラの左上。
トランク開でＯＮになるのが黒いカプラの緑に黄色線。（黄色に緑線ではない）

後々交換できるようにＬＥＤとの接続はギボシで。

トランクをオープンしたときに線が千切れないように、インシュロックで車両側の紐みたいなのに固定。

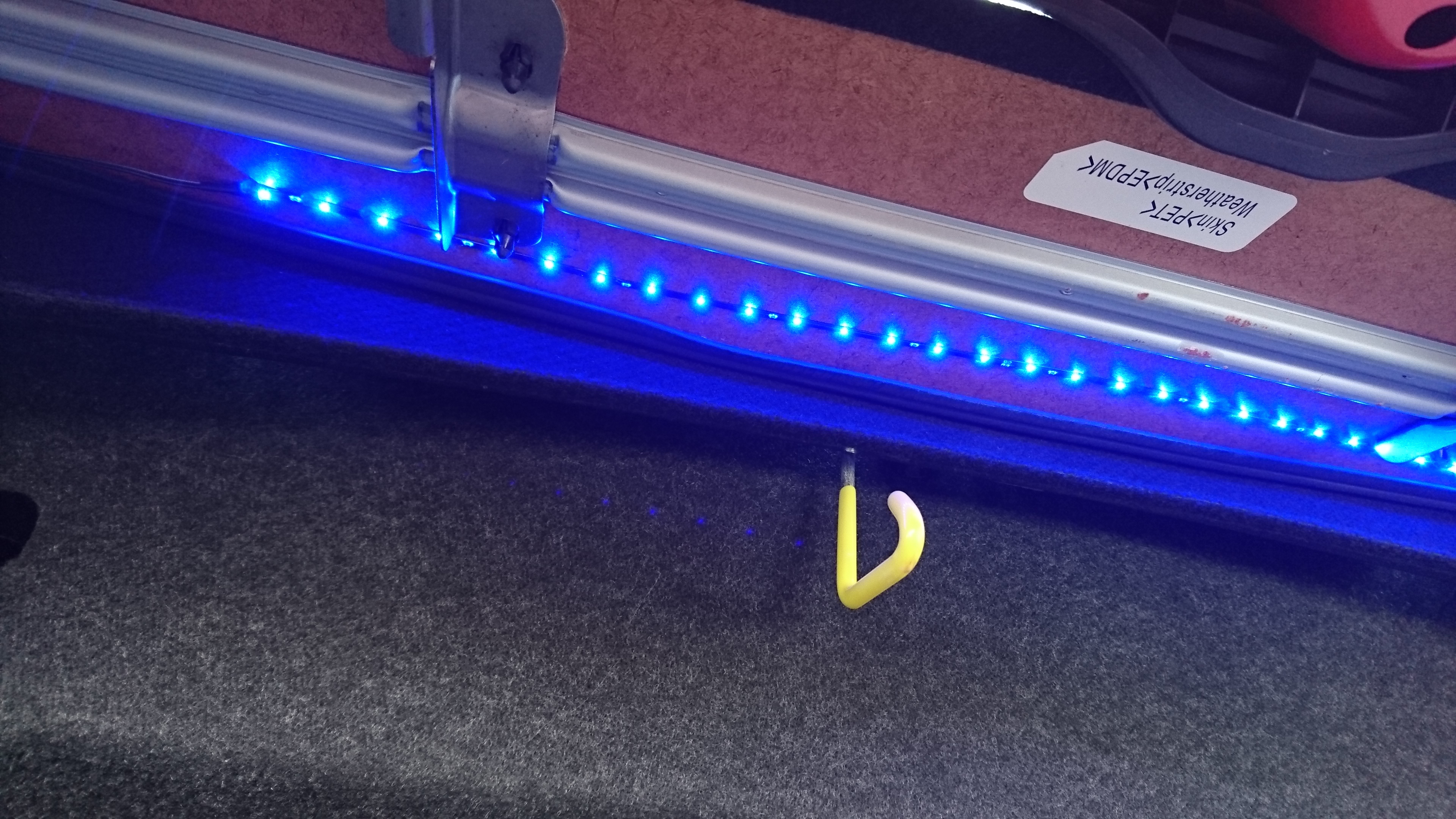

完成(*´∀｀*)




携帯をトランクにおいて動作テスト


ＯＫ(`･ω･´)ノｼｬｷｰﾝ

コスト　1000円以内
所要時間　1時間
